산업용 공조시스템 (Heating, Ventilation, Air Conditioning)
-
Fan
혁신적 기류 제어 기술로 구현하는
최고 효율의 산업용 팬 솔루션 -
Air Foil Fan은 항공기의 익형을 응용한 형상으로, 원심 송풍기 중에서 가장 효율이 좋고 소음이 낮으며 고속 회전이 가능합니다. Impeller의 직경을 작게 할 수 있어 전체적으로 소형화할 수 있는 장점이 있습니다.
Impeller는 11매의 Blade가 주판, 측판에 용접 고정된 구조입니다. Blade의 폭은 비교적 넓게 철판을 굽혀 익형으로 제작됩니다. 당사의 산업용 팬은 기류 안정화 깃 장치를 채용하여 Impeller 끝단에서 발생하는 기류의 충돌을 최소화하여 효율을 극대화하였습니다.
-
주요 기능
-
- 효율 3% 향상, 소음 2dB 저감, 정압 7% 향상
- 장비 반출입 및 설치공간 최소화
- 교체 용이성, 견고한 구조
-
적용 분야
-
-
건설 및 엔지니어링 프로젝트
-
대형빌딩
-
산업용
-
-
핵심 장점
-
-
- 기류안정 가이드 깃 적용으로 와류 감소
-
- 세계 최고 효율
-
- AMCA 성능 및 소음 인증
-
-
- 혁신기술 채용한 세계 최고 수준의 효율 실현
-
특허 기술인 기류 안정 가이드 깃을 적용하여 설비의 운용에 지장을 주는 와류를 획기적으로 감소시켜 세계 최고의 효율을 실현하였습니다.

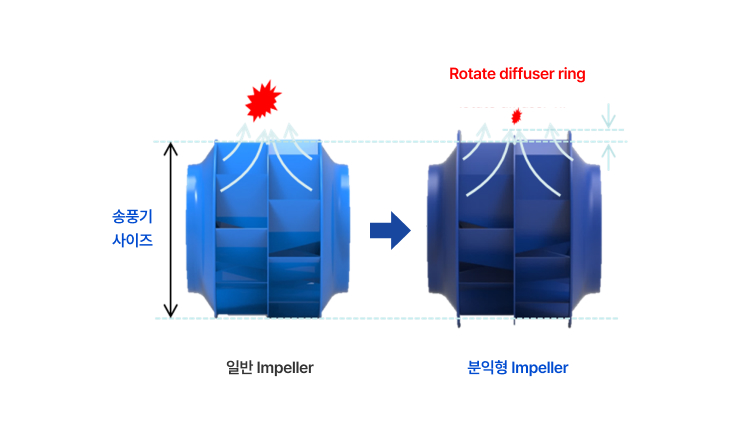

동력 전달 시 소모되는 에너지를 획기적으로 줄인 *Partial Impeller(분익형 임펠러) 방식, 내구성을 강화한 케이싱 분할 구조 방식, 유지보수 편의성을 증대시킨 Pull-Out Structure 효율 3% 증대, 소음 2dB(A) 저감, 정압 7% 상승 성능을 구현하였습니다.
-

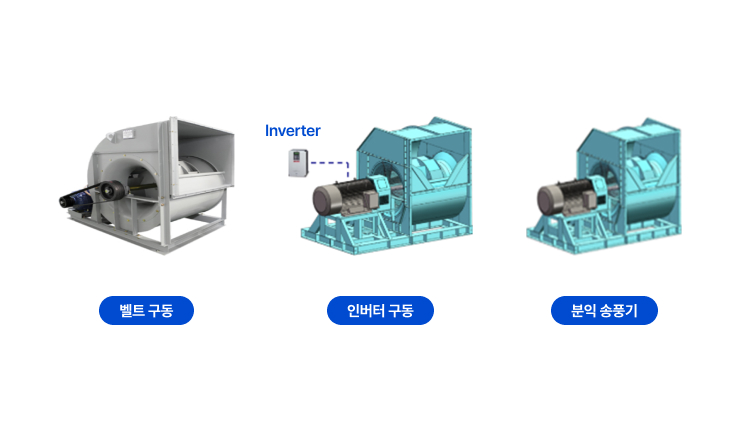

- 세계 최초 양흡입 분익 송풍기 개발
- 당사는 세계 최초로 양흡입 분익 송풍기를 개발하였습니다. 대부분의 공조용 송풍기는 벨트와 풀리를 사용하여 동력을 전달하는 반면, 당사의 양흡입 분익 송풍기는 벨트 없이 직구동 방식을 적용하였으며, 특히 핵심장치인 인버터 없이 구동이 가능한 기술을 개발하여 업계를 선도하고 있습니다.
-

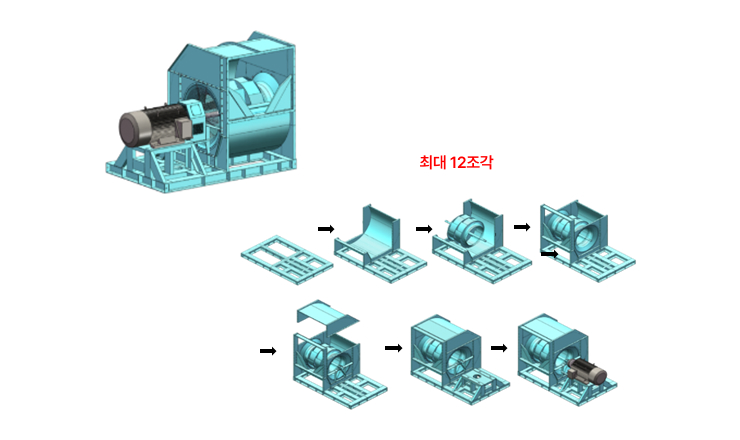

- 12조각으로 분할, 조립할 수 있는 케이싱
- 구조물이 용접 구조인 경쟁 제품과 달리 당사의 산업용 팬 케이싱은 최대 12조각으로 분할, 조립 수 있는 방식을 채용하였습니다. 내구성을 더욱 높였을 뿐만 아니라 현장 반입, 반출을 쉽게 함으로써 특히 하이테크 현장의 기본 사양이 되었습니다.
-

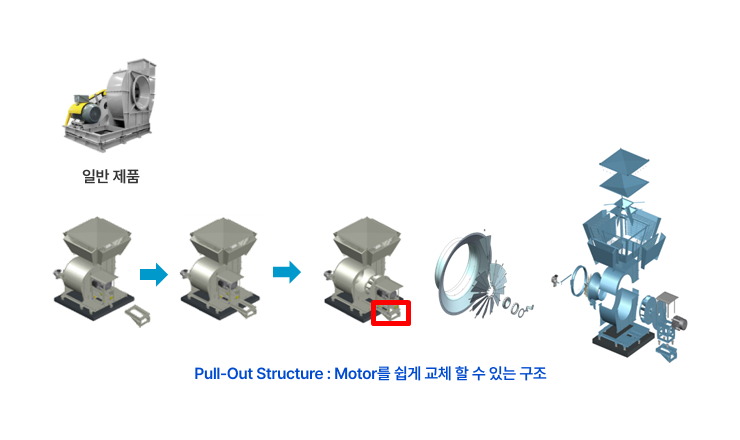

- 특수한 공구 없이 유지 보수 가능한 Pull-Out 방식
-
케이싱이 있는 배기용 편흡입 송풍기는 모터를 쉽게 부해 조립하기 어려운 구조입니다.
당사는 특수 케이싱과 모터 베이스를 개발하여 특수한 공고 없이도
쉽게 유지 보수할 수 있는 Pull-Out제품을 개발하였습니다.
